UML - 클래스 다이어그램(Class Diagram)

클래스 다이어그램이란?

솔루션에 구성되어 있는 클래스들 정보 및 관계를 표현한 다이어그램



클래스

위에서 부터 클래스 명 , 속성, 연산(메소드)로 구성 된다

클래스 명

+속성1 -속성2

+연산1() -연산2()



접근 제어자	표시	설명
public	+	모든 객체에서 접근 가능
private	-	동일 클래스 내부에서만 접근 가능
protected	#	동일 패키지 또는 상속 관계로 있는 하위 클래스에서만 접근 가능
package	~	동일 패키지에 있는 클래스만 접근 가능



연결관계

각 클래스들 간에 관계 작성

관계		선 종류	설명
Association (연관 관계)		실선 실선 화살표	대등한 연결 관계 화살표의 경우는 자신이 상대방을 알 수 있을 경우 사용
Generalization (일반화 관계)		실선 속이 빈 삼각형 화살표	상속 관계
집 합 관 계	Aggregation (집약 관계)	실선 속이 빈 다이어몬드	전체와 부분 관계 전체 객체가 없어져도 부분 객체는 없어지지 않는다
	Composition (합성 관계)	실선 속이 찬 다이어몬드	전체와 부분 관계 전체 객체가 없어지면 부분 객체도 없어진다
Dependency (의존 관계)		점선 화살표	특정 시점에만 잠시 유지
Realization (실체화 관계)		점선 속이 빈 삼각형 화살표	인터페이스와 실제 구현된 클래스들 사이의 관계

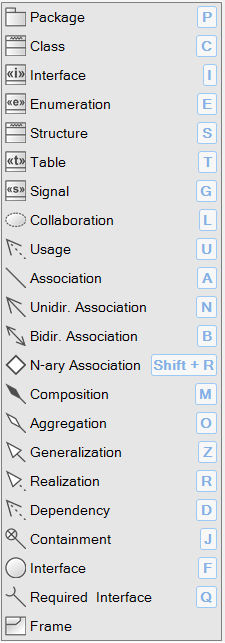

사용툴 : https://www.softwareideas.net/

참조 : https://gmlwjd9405.github.io/2018/07/04/class-diagram.html
